RLC 串联电路谐振特性的研究

从谐振峰到半功率带宽,看清电路的频率选择性。

固定电感,使用两种电容与两个电阻设置扫描频率。由电阻电压观测定位峰值、插值半功率交点,再将带宽品质因数与谐振元件电压比放在一起比较。

读实验报告 · 浏览器交互 · Python 笔记本 · Wolfram 笔记本

RLC 串联电路谐振特性的研究:记录、计算与物理探索

图 1 扫描频率记录电压 → 定位半功率交点 → 由带宽比较选择性

选择你的入口

用途 入口 打开方式
阅读原理、记录与结论 Markdown 实验报告 · 排版阅读版 GitHub、Markdown 阅读器或本地浏览器
改变参数、查看曲线响应 HTML 交互阅读版 直接在线打开,也可下载到本机
运行 Python 计算与探索 Jupyter Notebook JupyterLab 或 VS Code
运行原生数学排版与交互计算 Wolfram Notebook · Paclet 安装包 Wolfram 前端
对照源实验记录 源报告 PDF GitHub 或 PDF 阅读器

从记录到计算

电感 $L=100\ \mathrm{mH}$,电容分别为 0.2、0.1 μF;第一组有二十个频率点,第二组有十一个。每点同时保留两个电阻设置的电压,另有谐振点电感和电容电压。

半功率交点采用各曲线峰值电压的 $1/\sqrt2$ 阈值,以相邻观测线性插值。理想模型采用恒幅稳态串联 RLC,品质因数扫描改变模型的选择性。

$$ f_0=\frac1{2\pi\sqrt{LC}},\qquad B=f_2-f_1,\qquad Q_B=\frac{f_{peak}}B. $$

表 1 关键计算结果

计算量 数值 单位
0.2 μF、R₁ 观测峰值频率 $1100$ Hz
0.1 μF、R₁ 观测峰值频率 $1580$ Hz
0.2 μF、R₁ 带宽品质因数 $15.223416$ 1
0.2 μF、R₂ 带宽品质因数 $10.956965$ 1

电容减半时观测峰值移向高频;两组中 R₁ 的带宽更窄、品质因数更大。电压比法以约 1 V 源电压为条件,与带宽法分别呈现其估计。

并读谐振峰、带宽与理想选择性

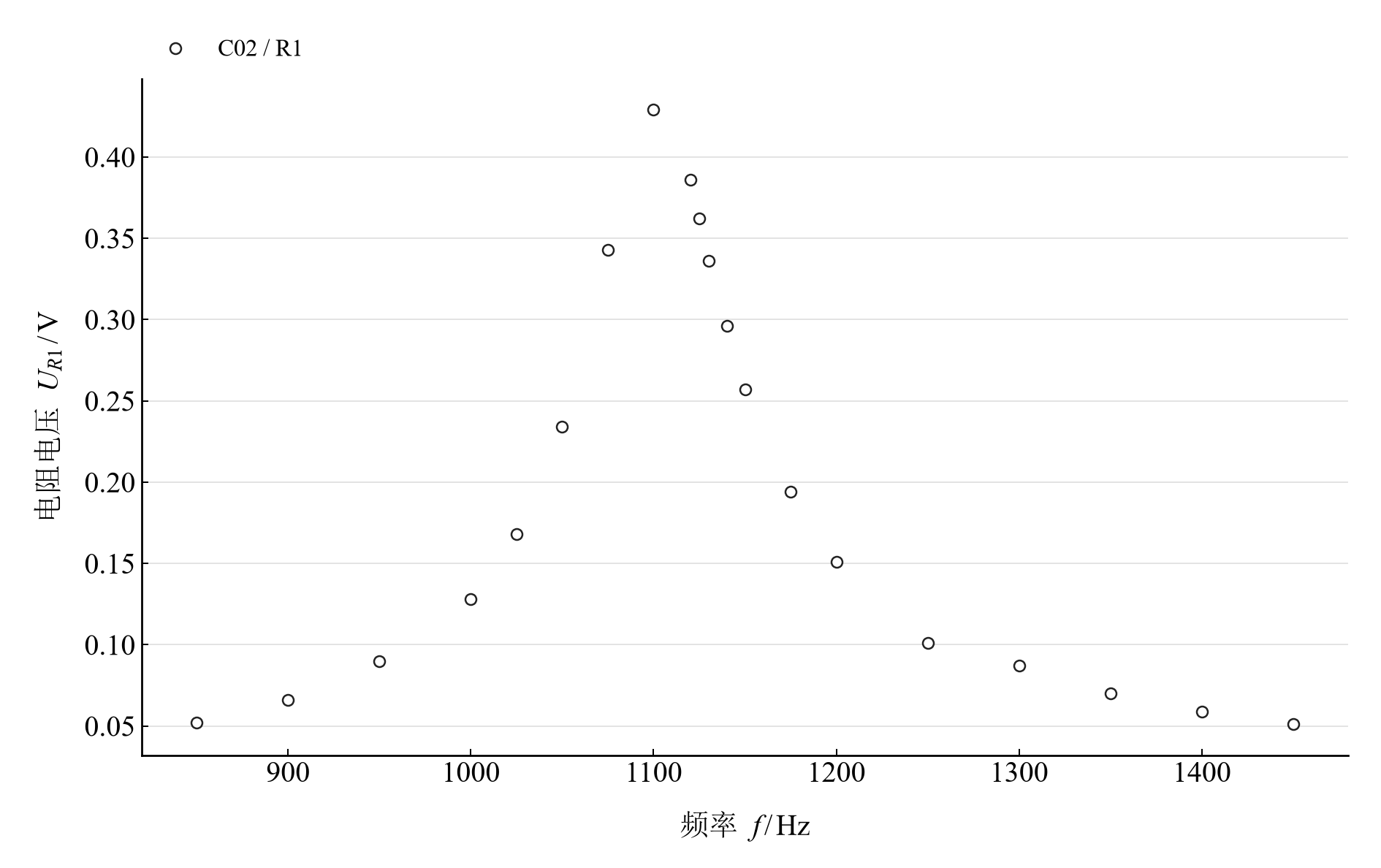

0.2 μF、R₁ 设置下的电阻电压频响观测

图 2 0.2 μF、R₁ 设置下的电阻电压频响观测

0.2 μF、R₂ 设置下的电阻电压频响观测 Q=15 的理想串联 RLC 归一化幅频模型
图 3

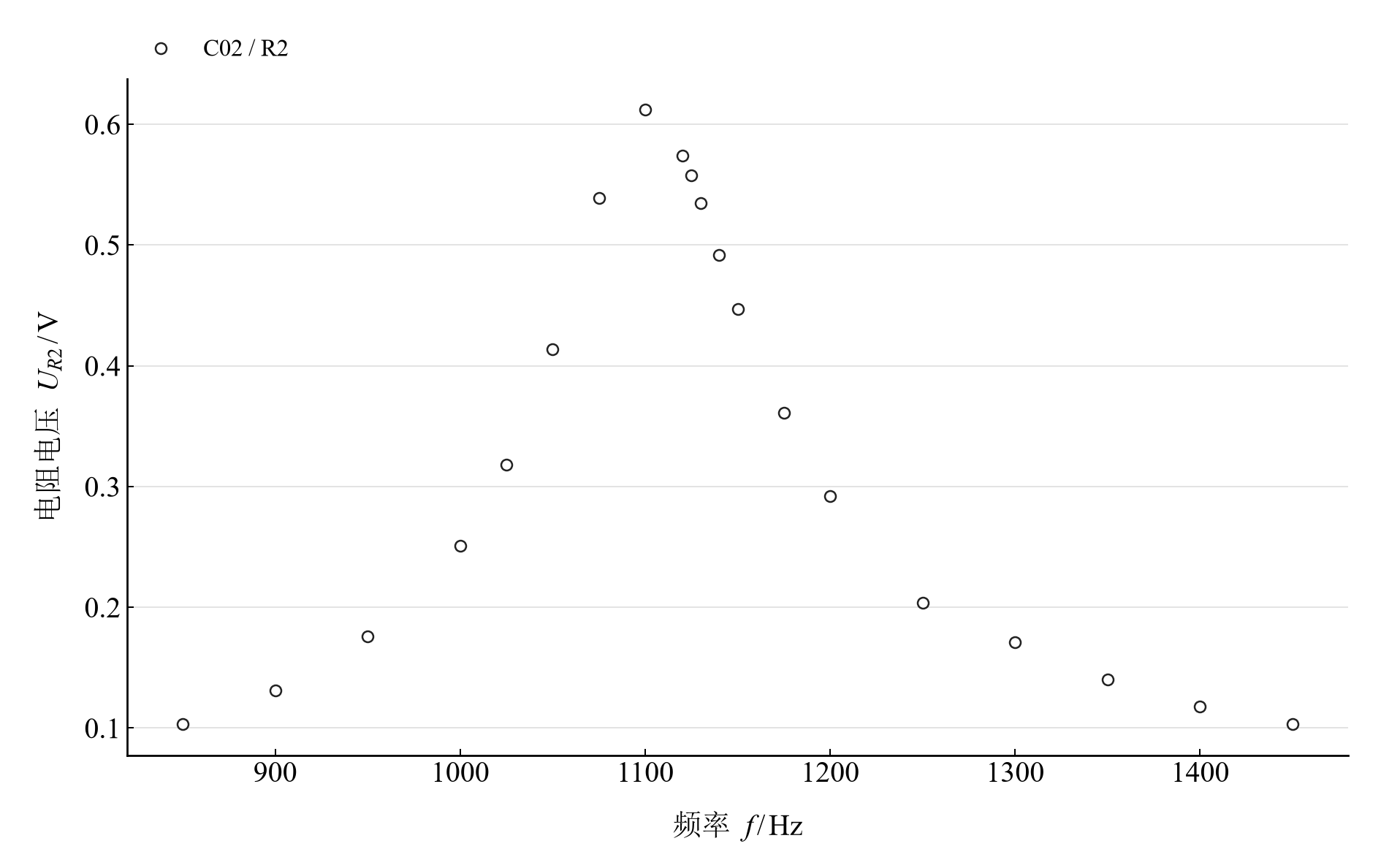

0.2 μF、R₂ 设置下的电阻电压频响观测
图 4

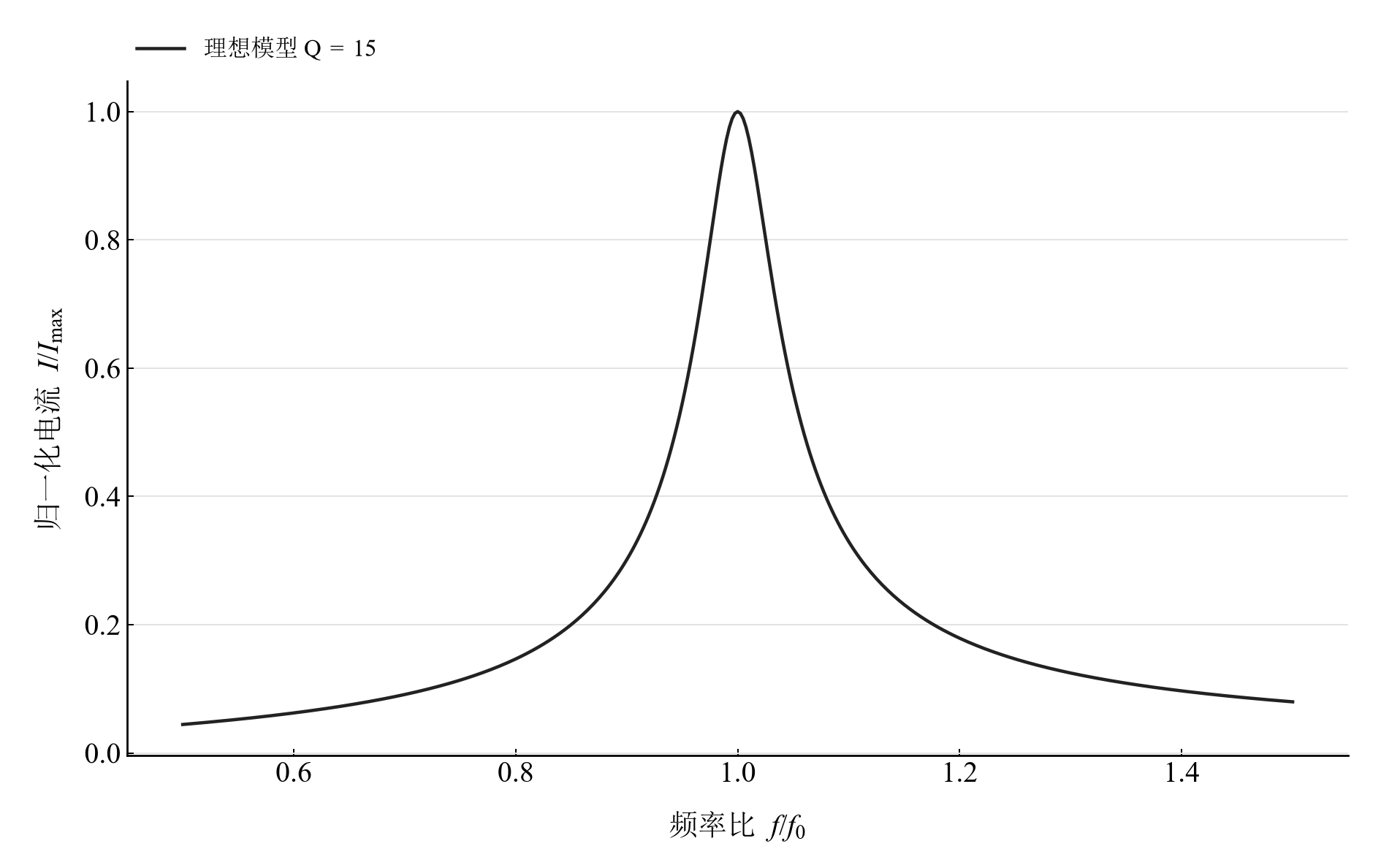

Q=15 的理想串联 RLC 归一化幅频模型

前两幅采用同一电容比较观测峰形。第三幅以频率比为横轴,展示理想选择性;完整 Notebook 中同时计算左右半功率交点、幅频与相频响应。

在 Notebook 中探索

操作 参数与范围 观察什么
切换电容与品质因数 电容 0.1/0.2 μF,品质因数 2、5、8、15、25 同步观察模型幅频峰宽与相频变化

HTML 阅读版 包含上述控件;Jupyter 与 Wolfram Notebook 沿报告章节展开公式、数据处理和模型计算。

建议按以下顺序阅读:

  1. 先从原记录定位两组峰值,比较其与标称 LC 理论频率的偏差。
  2. 复算半功率交点与带宽,再对照谐振点电压比结果。
  3. 切换模型电容与品质因数,连接峰位、峰宽和相位转折。

在本机打开

环境安装与字体设置见使用指南。在仓库根目录启动本实验:

.\.venv\Scripts\python.exe -m jupyterlab experiments/course-03/rlc-resonance/notebooks/analysis.ipynb

安装 Paclet 后,通过包入口打开 Wolfram Notebook。将安装路径改为本机仓库所在位置:

PacletInstall["D:/general-physics-lab/notebook/paclets/RLCResonanceLab/dist/RLCResonanceLab-0.1.0.paclet"];
Needs["RLCResonanceLab`"];
RLCResonanceLab`OpenNotebook[]

数据与计算实现

内容 入口
规范观测数据 resonance_voltages.csv · response.csv
单位、参数与模型条件 experiment.json
Python 计算模块 rlc_resonance.py
Wolfram 计算实现 analysis.wl
计算结果与数表 python.json
数据来源与整理记录 provenance.json
